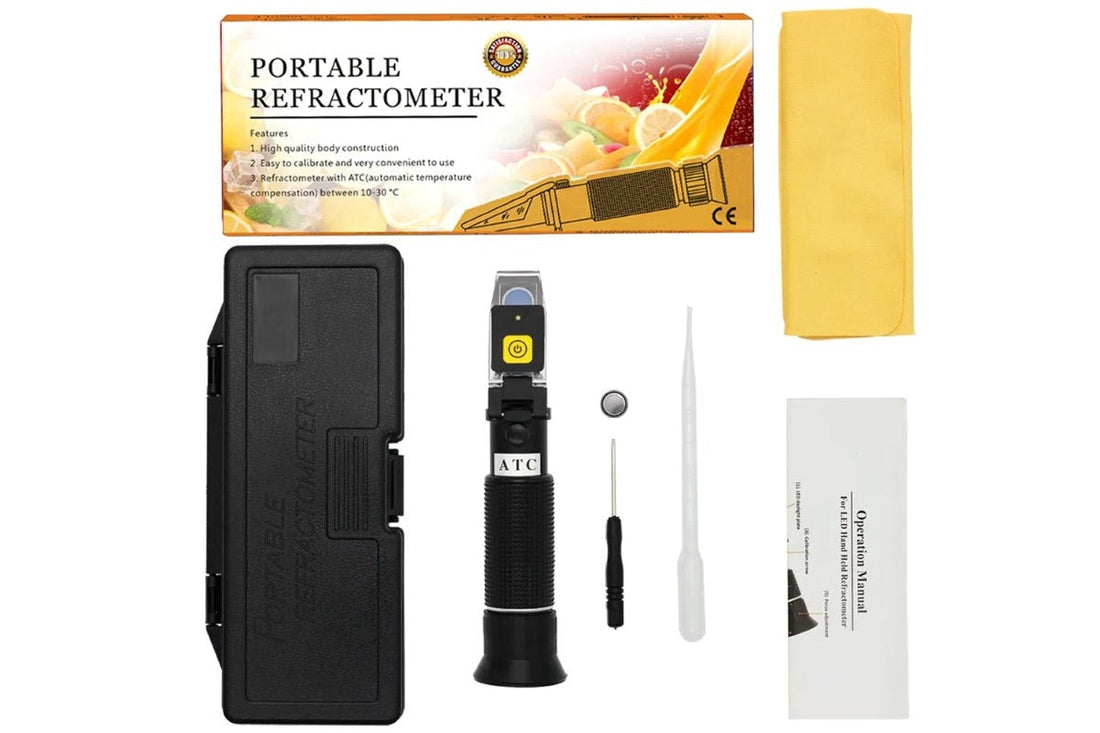

Optisk refraktometer med LED och ATC, med fodral, pipett, skruvmejsel, batteri, rengöringstrasa och manual.

Så använder du en optisk refraktometer

En optisk refraktometer är ett enkelt och pålitligt instrument för att mäta vätskors koncentration. Den används inom allt från biodling och vinproduktion till livsmedelsanalys och fordonsunderhåll. Alla optiska modeller från Arta har inbyggd LED-belysning för tydlig avläsning även i svagt ljus och automatisk temperaturkompensation (ATC) för stabila mätvärden när temperaturen varierar.

Delar på en optisk refraktometer

Delar på en optisk refraktometer: okular, gummigrepp, fokusring, kalibreringsskruv, LED-lock och prismaplåt (daylight plate).

Delöversikt: okular, fokusring, gummigrepp, kalibreringsskruv samt LED-lock och prismaplåt.

Kort om delarna:

  • Okular & fokusring – för att ställa skärpan på skalan.
  • Prismaplåt (daylight plate) – täcker provet och sprider vätskan jämnt.
  • Kalibreringsskruv – används för att sätta 0-punkten.
  • LED-lock – ger jämnt ljus när omgivningen är mörk.
  • Gummigrepp – stabilt grepp vid mätning.

Förberedelser

  • Kontrollera att prismat är rent och torrt; använd en luddfri trasa.
  • Ha prov och instrument nära rumstemperatur (ca 20 °C). ATC hanterar små avvikelser.
  • Använd en ren pipett/dropper.

Så gör du en mätning

  • Öppna prismalocket och torka prismat vid behov.
  • Droppa 1–2 droppar prov så att ytan täcks jämnt.
  • Stäng locket försiktigt så att inga luftbubblor bildas.
  • Belysning: Rikta instrumentet mot en ljuskälla eller slå på LED.
  • Fokusera och läs av värdet där gränsen mellan ljust och mörkt skär skalan.
  • Rengör prismat direkt efteråt (mjuk trasa, ev. destillerat vatten).

Kalibrering

Kalibrering steg för steg: öppna locket, tillsätt lösning, rikta mot ljus, ställ fokus, justera skruv, sätt 0-linjen.

Kalibrering i sex steg – öppna, tillsätt lösning, rikta mot ljus, fokusera, justera skruven, sätt 0-linjen vid rätt temperatur.

Så här gör du i korthet:

  • Använd destillerat vatten eller avsedd referenslösning vid angiven temperatur (ofta 20 °C).
  • Ställ in skalan till 0 (eller enligt referensvärdet) med kalibreringsskruven.
  • Kontrollera då och då, särskilt vid temperaturväxlingar.

Tips för jämna resultat

  • Mät gärna två gånger och jämför.
  • Undvik direkt sol mot okular – LED ger jämnare kontrast.
  • Använd alltid rena verktyg för att slippa kontaminering.
  • Vid stora temperaturavvikelser: låt instrument och prov temperera innan mätning.

Vanliga misstag att undvika

  • För lite provvätska → täck hela prismat.
  • Luftbubblor under locket → stäng mjukt, utan tryck.
  • Smutsigt prisma → torka noga före/efter.
  • Fel ljus → använd LED eller jämn belysning.

Underhåll och batteribyte (LED)

Byte av knappcellsbatteri i LED-modulen steg för steg.

LED-modulen drivs av knappcellsbatteri; byt enligt stegen på bilden.

  • Stäng av LED och ta bort locket enligt bildstegen.
  • Byt till korrekt knappcellsbatteri (samma typ som original).
  • Montera tillbaka modulen och testa att LED tänds.
